Curso de Eletricista Predial

    Montando quadro de comando no curso de Eletricista predial no Senai.

   O projeto abaixo é composto de 2 motores trifásicos 380v, 2 contactoras, 2 reles de sobrecarga, 2 disjuntores tripolares, 2 seletores bilaterais, 1 boia elétrica, 2 sinaleiros verdes e 2 sinaleiros vermelhos.

Diagrama unifilar - Projeto Senai

Quadro de comando

Parte traseira da tampa do quadro de comando

Motores

Chaves seletoras e sinaleiros

Leia Mais

Instalação externa de luminárias tartaruga

    Hoje vamos fazer a instalação de 3 luminárias modelo tartaruga para iluminar uma escada, essa é a escada da casa dos meus pais coloquei estas luminárias para evitar risco de quedas quando eles chegam anoite porque o local é meio escuro.

   Vamos lá, utilizei 3 luminárias modelo tartaruga que custam na faixa de R$ 9,00 , 3 lâmpadas 11 watts eletrônica para caber dentro da luminária uma fez que a mesma foi feita para lâmpada incandescente, 20 metros de cabo pp de 1,5mm custando cerca de R$1,40 o metro,  fixadores modelo clamp, furadeira e broca 8mm, bucha com anel, parafusos cruzados, esmerilhadeira.

Luminárias Tartaruga

Componentes da luminária

Após desembalar a luminária com a ajuda de um alicate dobrei a placa de fixação da luminária porque ela vai ficar fixa a parede assim permitindo a entrada do parafuso.

Placa de fixação luminária

Placa fixada na parede

Com a ajuda de uma esmerilhadeira fiz 2 cavas para entrada e saída dos fios poque o suporte vai ficar encostado na parede evitando que os fios fiquem pressionados.

Cavas para passagem dos fios.

Fixadores de cabo modelo Clamp.

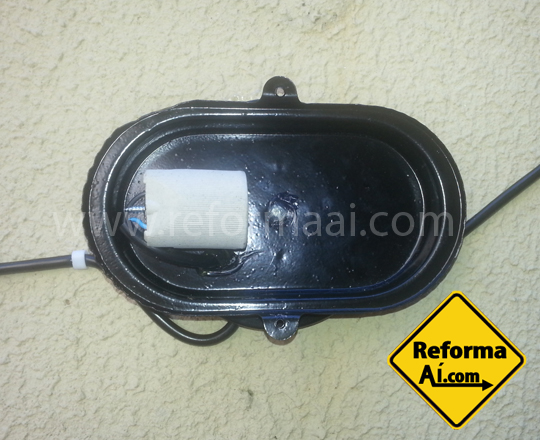

Conectei os cabos aos soquetes E27 e vedei com silicone o orifício por onde o cabo entrou para evitar que a umidade e água entre no interior da luminária.

Luminária fixa na parede.

Luminárias fixadas na parede.

Leia Mais

Como escolher um DR ?

1º- Escolha o modelo de Dispositivo DR.

  Defina se o dispositivo DR será um modelo Dispositivo DR (Interruptor DR), Disjuntor DR ou Módulo DR. Entre outros fatores, esta escolha vai depender do espaço disponível dentro do quadro de distribuição e da corrente máxima de interrupção do circuito principal deste quadro.

Interruptor Dr = Serve para desarmar em caso de corrente de fuga não oferece proteção contra sobrecarga e curto circuito

Disjuntor Dr =  Indicado para casos que existe limitação de espaço ele protege contra sobrecarga, curto circuito e fuga de corrente ( Choque elétrico) .

Módulo Dr =   É um dispositivo destinado a ser associado a um disjuntor termomagnético, adicionando a este a proteção diferencial residual, ou seja, esta associação permite a atuação do disjuntor quando ocorrer uma sobrecarga, curto circuito ou corrente de fuga à terra. É recomendado para instalações onde a corrente de curto circuito for elevada.

2º- Escolha o número de pólos do Dispositivo DR.

  Defina o circuito (ou conjunto deles) que será protegido pelo Dispositivo DR e com isso verifique quantos pólos serão necessários proteger, ou seja, quantas Fases + Neutro serão protegidos.

  Esta definição deve considerar os circuitos onde a proteção com Dispositivo DR é obrigatória conforme as exigências da norma de instalações elétricas em baixa tensão(NBR5410/04). Conforme a quantidade de pólos que o circuito escolhido (ou conjunto deles) conter, teremos definido o número de pólos do Dispositivo DR:

- BIPOLAR: FN ou FF (exemplo: um circuito de chuveiro)

- TETRAPOLAR: FFN, FFF, FFFN (exemplo: entrada de um QD)

   Um dispositivo DR TETRAPOLAR pode ser instalado somente com 3 condutores (FFN ou FFF) deixando um de seus pólos livre.

  Um quadro de energia pode conter vários Dispositivos DR protegendo diferentes circuitos (ou conjuntos dele) usando a mesma barra de terra (PE). Porém, fique atento pois podem existir mais de um Neutro no quadro de distribuição que, caso sejam misturados, irão provocar o desligamento indesejado dos Dispositivos DR.

3º- Escolha a corrente nominal do Dispositivo DR (In).

A corrente nominal do Dispositivo DR (In = 25A, 40A, 63A, 80 A, 100 A e 125 A) deve sempre ser IGUAL ou ainda MAIOR que a corrente nominal do dispositivo de proteção de sobrecorrentes (disjuntor ou fusível) imediatamente a montante dele (antes do Dispositivo DR). Isso é importante para que o Dispositivo DR seja protegido contra curtos-circuitos, visto que o Dispositivo DR não faz a proteção contra sobrecorrentes de qualquer tipo.

4º- Escolha a corrente nominal residual do Dispositivo DR (IDn).

  A corrente nominal residual do Dispositivo DR (IDn = 10mA, 30mA, 100mA, 300mA, 500mA e 1000mA) deve ser definida a partir da função que o Dispositivo DR irá cumprir na instalação:

- IDn maior que 30mA – Proteção somente da instalação elétrica (contra incêndios e outros possíveis danos causados por correntes de fuga à terra)

- IDn igual ou menor que 30mA – Proteção de vida e da instalação elétrica (mais apropriado para instalações elétricas domésticas e similares) ( Em correntes menores que 30mA o sistema Dr desarma sem que você tenha uma sensação maior do choque e não fique grudado, então fique bem atento na hora de comprar seu DR ou procure um técnico especializado, não adianta nada você colocar um DR maior que 30mA porque você vai tomar o choque e ele só vai desativar quando atingir a a amperagem de desarme do dispositivo e você vai tomar um choque mais forte, correndo riscos, isso falando para uso residencial... para proteger instalações de incêndio e outras problemas podemos usar um Dr com maior capacidade de desarme.)

  É importante considerar as orientações da norma de instalações elétricas em baixa tensão – NBR5410/2004 – bem como outras normas e regulamentos exigidos no país para a proteção elétrica contra correntes de fuga.

5º- Escolha o tipo de Dispositivo DR.

  Defina se o Dispositivo DR será do tipo AC, A e B identificando se no circuito protegido pelo dispositivo existe algum equipamento que pode gerar corrente contínua na linha mesmo em condições de falhas ou temporárias.

  Muito importante sempre procure um profissional capacitado para instalar esses dispositivos, senão você pode se surpreender acontece demais de você encontrar dispositivos que não vão proteger a sua vida porque foram instalados incorretamente.

Video sobre o funcionamento do DR

Leia Mais

Tipos de Lâmpada - Parte 02

Lâmpadas Florescentes

   As lâmpadas florescentes são lâmpadas de vapor de mercúrio de baixa pressão, é são constituídas por um tubo de descarga alongado com um eletrodo em cada ponta (extremidade) no qual em contato com o gás dentro da lâmpada produz radiação ultravioleta que em combinação com uma substância florescente torna-se visível.

   Podem ser conseguidos diversos tons de iluminação trocando as substâncias florescentes, os tons mais comuns são o branco quente, branco neutro e o branco luz do dia ou branco frio.

   As lâmpadas florescentes necessitam de um quinto da energia que uma lâmpada incandescente necessita para funcionar e sua vida útil também é muito maior enquanto uma incandescente dura cerca de 1.000 horas uma florescente dura de 5.000 a 45.000 horas e podemos encontrá-las nos mais variados formatos.

   Para fazer sua instalação necessitamos de um reator que vai limitar a energia na lâmpada e fornecer as condições necessárias para que a lâmpada funcione podemos encontrar reatores eletromagnéticos   e eletrônicos.



Lâmpadas de Led

   Led = Light Emitting Diode ou em português diodo emissor de luz, o led muito conhecido nos componentes eletrônicos esta entrando com toda força na iluminação residencial, grandes fabricantes estão investindo na adaptação de LED's para os soquetes convencionais como e27, tornando-se assim menos complicado tem uma lâmpada de led em casa.

LED

Vamos conhecer alguns modelos de lâmpadas em LED.

Lâmpada T8

   Dependendo do modelo do fabricante com as lâmpadas T8 podemos substituir as lampadas T8 de 20w. Podemos ligar elas diretamente na rede Ac sem a necessidade de reatores e transformadores.
As lâmpadas T8 podem gerar uma economia de 80 % em relação as lâmpadas florescentes.

Lâmpadas T8 substituem as lâmpadas convencionais de 20W.

Lâmpada E27

As lâmpadas com soquete e27 são as mais comuns de serem encontradas nas residencias são as famosas gastadeiras de energia (Incandescentes e Halógenas); já bem popularizadas também temos as florescentes com soquete e27.
Se compararmos a lâmpada de led com uma incandescentes a diferença chega a 90% sem contar a durabilidade que chega há 80.000 horas contra 1000horas das incandescente.

Lâmpadas com soquete e27.

Lâmpadas Gu10

São o padrão novo para as lâmpadas dicroica, encontramos a lâmpada Gu10 em 12v, 220v, 110... para usar em 12v volts necessitamos de um transformador 12v, para 110 e 220v dependendo da tensão da sua região podemos ligar diretamente o soquete na rede.

Led com soquete Gu10

Led com soquete Gu10

Leia Mais

Condutores - Parte 02

  Em função de suas propriedades elétricas, térmicas, mecânicas e custos, o cobre e o alumínio são os metais mais utilizados desde os primórdios da indústria de fabricação de fios e cabos elétricos. A prática nos leva a observar que, quase sempre, as linhas aéreas são construídas em alumínio e as instalações internas são com condutores de cobre. De acordo com a norma de instalações elétricas de baixa tensão, a NBR 5410, é proibido o uso de alumínio em instalações residenciais.

   As três principais diferenças entre o cobre e o alumínio são: condutividade elétrica, peso e conexões.

Peso

  A densidade do alumínio é de 2,7 g/cm3 e a do cobre de 8,9 g/cm3. Se calcularmos a relação entre o peso de um condutor de cobre e o peso de um condutor de alumínio, ambos transportando a mesma corrente elétrica verifica-se que, apesar de o condutor de alumínio possuir uma seção cerca de 60% maior, seu peso é da ordem da metade do peso do condutor de cobre.

Flexibilidade dos condutores elétricos



Um condutor elétrico pode ser constituído por uma quantidade variável de fios, desde um único fio até centenas deles. Essa quantidade de fios determina a flexibilidade do cabo. Quanto mais fios, mais flexível o condutor e vice-versa.

  Para identificar corretamente o grau de flexibilidade de um condutor, é definida pelas normas técnicas da ABNT na chamada classe de encordoamento. De acordo com essa classificação apresentada pela NBR 36880, são estabelecidas seis classes de encordoamento, numeradas de 1 a 6. A norma define ainda como caracterizar cada uma das classes, o que está indicado na coluna “características” da tabela 2.

Leia Mais

Condutores - Parte 01

Todos os corpos são constituídos por átomos e estes são formados por partículas com pequenas dimensões que são os nêutrons (não possuem carga), os prótons (partículas de carga positiva) e os elétrons (partículas de carga negativa). Os nêutrons juntamente com os prótons ficam no interior do núcleo, e os elétrons ficam na eletrosfera.

  Para manter esses elétrons sempre em órbita na eletrosfera, existem forças internas que os seguram, não deixando que os mesmos escapem. No entanto, quanto maior a distância entre a órbita e o núcleo, mais fraca é a força que mantém o elétron preso ao átomo, pois, dessa forma, pode se mover com certa liberdade no interior do material, dando origem aos chamados elétrons livres.

O que determina se um material é condutor ou isolante é justamente a existência dos elétrons livres. São eles os responsáveis pela passagem e transporte da corrente elétrica através dos materiais.

  São chamados de condutores aqueles materiais onde há possibilidade de trânsito da corrente elétrica através dele como, por exemplo, o ferro, cobre, alumínio. O Ferro é um elemento químico que possui dois elétrons na última camada, os quais estão fracamente ligados ao núcleo. Dessa forma, o ferro se torna um ótimo condutor de eletricidade.

 Com os materiais isolantes, também chamados de materiais dielétricos, ocorre o processo inverso. Nesses materiais, os elétrons estão fortemente ligados ao núcleo atômico, ou seja, eles não possuem elétrons livres ou a quantidade é tão pequena que pode ser desprezada.

  Dessa maneira, não permitem passagem de corrente elétrica. São bons exemplos de materiais isolantes: o vidro, a borracha, a cerâmica e o plástico.

Qualquer substância submetida a um campo elétrico muito alto pode se ionizar e tornar-se um condutor.

Condutores elétricos de potência em baixa tensão podem ser fios ou cabos de cobre ou alumínio capazes de transportar energia elétrica em circuitos com tensões elétricas de até 1000 V e em alta tensão de 15Kv e 35Kv.

  Os principais componentes de um fio ou cabo de potência em baixa tensão são o condutor, a isolação e a cobertura, conforme indicado abaixo.

O condutor pode ser constituído por um único fio metálico maciço rígido ou por um conjunto de fios torcidos formando um condutor flexível.

   Alguns cabos elétricos podem ser dotados apenas de condutor e isolação, sendo chamados então de condutores isolados, enquanto que outros podem possuir adicionalmente a cobertura (aplicada sobre a isolação), sendo chamados de cabos unipolares ou multipolares, dependendo do número de condutores (veias) que possuem.

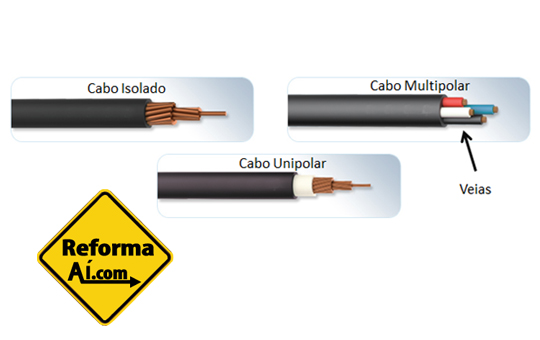

As figuras abaixo mostram exemplos desses três tipos de condutores elétricos.

Leia Mais
